气动阀门板式电磁阀原理图

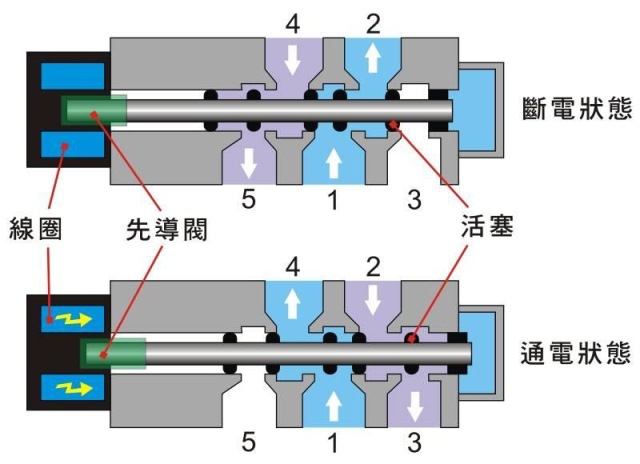

上图中为二位五通电磁阀剖视图
初始位置,1为进气孔,2为出气孔(常开),3为出气孔(常闭)。3和5为排气孔
当电磁阀线圈得电,铁芯得到电磁力,使先导阀动作,使用2、4孔换向,并将2孔中气体排出
二位五通,二位指的是两个工作位置,五口是指一个进气口,两个工作口,两个排气口。单电控和双电控可选择。工作原理:进气口进气,初始状态,进气口P跟工作口A想通,此时A口处于工作状态。给电信号后,线圈得电,电磁阀换向,此时P口跟B相通,A口排气。一般电磁阀是来控制气缸或者分割气路的,单电控靠弹簧复位,双电控无自动复位功能
